VŠESTRANNOST, JEDNODUCHOST A ROZMANITOST APLIKACÍ
Jednosekční nástěnný rozvaděč série WFFA, 4U, černý, o rozměrech 570 × 600 mm, je ideálním řešením pro realizaci ICT sítí, kabeláže a zařízení v souladu se standardem 19" RACK. Tato řada rozvaděčů je určena pro použití v každé firmě, domácnosti i pro nízkonapěťové instalace, jako jsou kabelové televizní sítě, zabezpečovací a požární systémy, kontrola přístupu a systémy video dohledu (IP, datová centra, Big Data).
Rozvaděč využívající nejnovější konstrukční řešení umožňuje budování sítí podle instalačních standardů. Zajišťuje přehledný a snadný přístup k zařízením instalovaným uvnitř.
Základem konstrukce je modernizovaný a pevný rám.
Tento síťový produkt je vybaven prosklenými čelními dveřmi z tvrzeného skla a ocelovými bočními kryty bez západek. Produkt je určen výhradně pro vnitřní použití.
|
 |
 |
ZCELA NOVÝ DESIGN - VELKOLEPĚ PROVEDENÉ
Série WFFA představuje zcela novou kvalitu a přístup na trhu serverových rozvaděčů v segmentu pasivních síťových prvků. Produkt byl kompletně přepracován na základě zpětné vazby od uživatelů, jejich požadavků a s ohledem na pohodlí při používání.
Rozvaděče WFFA se vyznačují robustní konstrukcí z oceli válcované za studena a důrazem na detail. V nové sérii byly zesíleny přepravní obaly a vylepšen povrchový matný nátěr. Počet šroubů potřebných pro montáž byl snížen a způsob montáže změněn – šrouby se utahují pouze zevnitř a část konstrukce se spojuje pomocí západek. To vše dělá z finálního výrobku unikátní řešení.
Zavedením nové série WFFA (Fast Assembly) chce výrobce vyjít vstříc očekáváním IT techniků, inženýrů a integrátorů. Díky pečlivě navržené konstrukci je rozvaděč určen pro snadnou vlastní montáž.
Kompletní sestavení zabere jen několik minut, a to díky snížení počtu montážních šroubů M6×12 (pro konstrukci) na absolutní minimum – pouhých 8 kusů. Výsledkem je pohodlná a jednoduchá instalace.
|
ÚČINNÁ VENTILACE - ČTYŘI VĚTRACÍ OTVORY VE SPODNÍM PANELU
Série WFFA je určena i pro náročnější provozní podmínky bez kompromisů ve funkčnosti, estetice a bezpečnosti.
Použití 4 ventilačních otvorů v horním i dolním panelu zajišťuje lepší proudění vzduchu a chlazení, přičemž uživatel má větší kontrolu nad cirkulací teploty uvnitř skříně.
|
 |
|
POHODLNÉ VEDENÍ KABELÁŽE – KABELOVÉ PRŮCHODY NA 3 STRANÁCH
Některé dostupné rozvaděče nemají dostatek kabelových průchodů nebo nejsou umístěny podle potřeb uživatelů. Tuto situaci řeší konstrukce rozvaděče Lanberg, která nabízí plný set průchodů pro všechny typy kabeláže – strukturované i elektrické.
Rozvaděč WFFA má celkem 3 kabelové průchody o rozměrech 230 × 45 mm:
Tyto průchody umožňují pohodlné vedení kabelů z kabelových žlabů či kanálů bez nutnosti dalších prvků. Průchod uprostřed zadního panelu je obzvlášť užitečný při instalaci v těsných prostorech, protože usnadňuje přesné umístění skříně vůči otvoru pro kabely.
Všechny průchody jsou odnímatelné, takže rozvaděč si zachovává svůj čistý vzhled bez vystupujících šroubů.
|
 |
|
 |

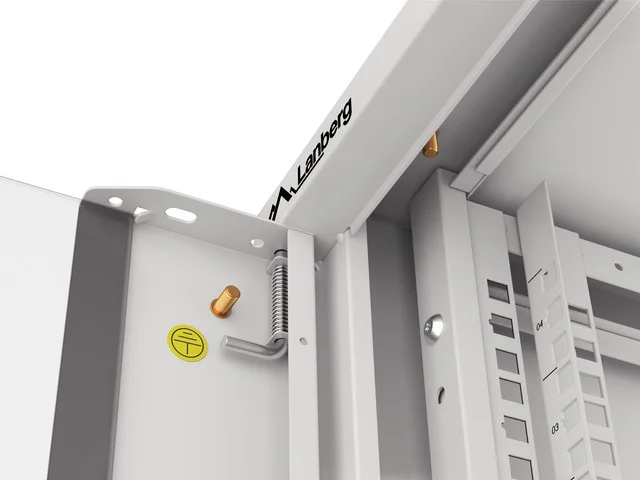

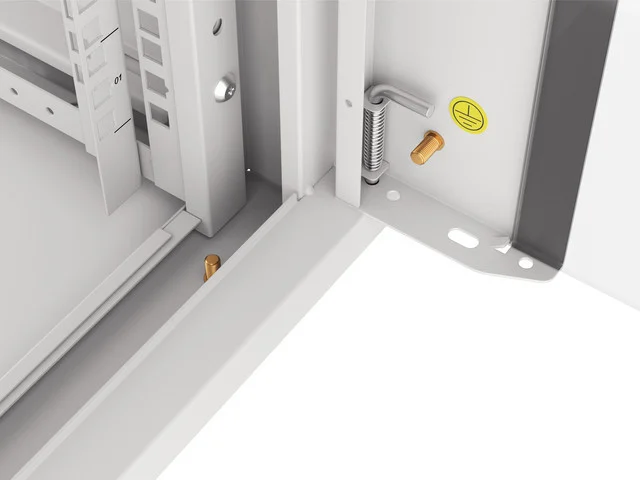

Snadná instalace
Moderní konstrukční řešení umožnilo vytvořit estetický produkt
u kterého jsou všechny šrouby utaženy zevnitř.
Tím je zajištěno, že všechny části skříně do sebe přesně
zapadnou. Řada WFFA nachází uplatnění zejména na místech
s obtížným přístupem, kde je omezený prostor pro finální
montáž. Důležitým prvkem je také modulární zámek
(přečnívá pouze 5 mm), který lze snadno a rychle demontovat
pro přesnější montáž.
|
SPOLEHLIVÉ A BEZPEČNÉ ŘEŠENÍ
Kvalita výroby a kontrola produktu v různých fázích výroby, balení a dopravy je nejvyšší prioritou.
Výrobce garantuje bezpečnost a technickou spolehlivost zařízení, což dokládají certifikáty a standardy kvality RoHS.
Na všechny rozvaděče řady WFFA poskytuje Lanberg 5letou záruku.
|
 |
 |
Kompletní výbava
Kromě samotného rozvaděče WFFA obsahuje balení i nástroje a příslušenství pro rychlou montáž a dodatečného zařízení ve standardu 19" RACK. Všechny montážní prvky jsou umístěny v jedné ploché zesílené krabici, což výrazně usnadňuje přepravu.
Tato krabice obsahuje:
potřebné křížové šrouby pro montáž skříně
plochou montážní lištu na zeď
kapesní vodováhu s magnetem
4× montážní lišty s označením výšky „U“
přední zámek a sadu bočních zámků (z výroby osazených ve dveřích)
sadu 3 dvojitých klíčů (1× pro přední dveře, 2× pro boční dveře)
10× křížové šrouby M6×12 s klecovými maticemi M6.
Pro instalaci si uživatel musí připravit pouze 4 plastové hmoždinky a 4 šrouby odpovídající předpokládané nosnosti skříně a průměru montážních otvorů montážní lišty (⌀ 10 mm).
|
Specifikace
| Typ skříně |
Montáž na stěnu |
| Velikost |
19" |
| Výška ICT |
4 U |
| Typ sestavy |
Samočinná montáž |
| Pracovní hloubka |
411 mm |
| Typy předních dveří |
Temperované sklo |
| Typ dveří |
Jednolist |
| Maximální statické zatížení |
60 kg |
| Výše slotu pro ventilátory |
8 |
| Počet svislých kolejnic |
4 |
| Termostat |
Ne |
| LCD panel |
Ne |
| Barva |
šedá |
| Barva RAL |
RAL7035 |
| Hodnocení odolnosti proti povětrnostním vlivům |
IP20 |
| Tloušťka předních dveří |
5 mm |
| Tloušťka horního a spodního panelu |
1 mm |
| Tloušťka bočního panelu |
1 mm |
| Tloušťka montážních lišt |
1.2 mm |
| Tloušťka rámu |
1 mm |
| Ostatní prvky Tloušťka plechu |
1 mm |
| Hloubka |
600 mm |
| Šířka |
570 mm |
| Výška |
277 mm |
| Hmotnost |
17.5 kg |
| Standardy |
EIA/ECA-310-E, GB 15763.2-2005 (obdoba EN 12150-1), IEC 60297-3-100:2008, IEC 60297-3-101:2004 |
| Dodávané příslušenství |
Boční zámky, přední zámek, Šrouby M6 |
|
|
|
|
|
|
